Агляд прадукту

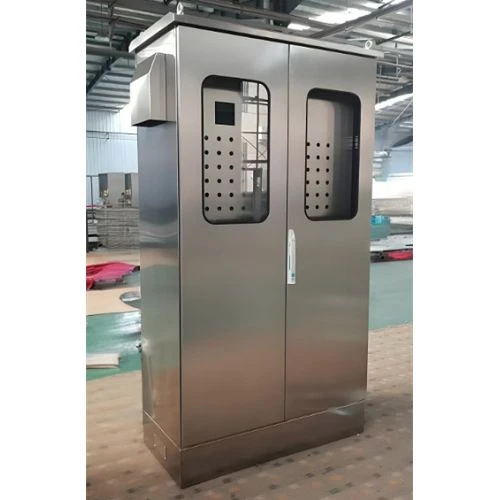

Шафа кіравання для вонкавага выкарыстання - гэта цяжкі-корпус, устойлівы да атмасферных уздзеянняў, распрацаваны для абароны далікатнага абсталявання аўтаматызацыі і размеркавання электраэнергіі ад экстрэмальных вонкавых уздзеянняў.
Першасныя сістэмы размешчаны
Праграмуемыя лагічныя кантролеры (ПЛК) і аўтаматызаваныя стойкі
Прывады з пераменнай частатой (VFD) і цэнтры кіравання рухавікамі (MCC)
Шчыты размеркавання электраэнергіі і аўтаматычныя выключальнікі
Кантралёры вадзянога помпы і каналізацыйнай сістэмы
Блокі маніторынгу сонечнай і ветравой энергіі
Аддаленыя тэрміналы (RTU) і тэлекамунікацыйныя модулі
Асноўныя функцыі і перавагі
Высокая атмасфератрываласць (IP55 / IP65 / IP66):Суцэльная пракладка дзвярэй з пенаполіурэтану прадухіляе трапленне вады, пылу, пяску і насякомых.
Варыянты-ўстойлівых да карозіі матэрыялаў:Выраблены з ацынкаванай сталі прэміум-класа або марской-нержавеючай сталі, каб супрацьстаяць іржы ў прыбярэжных, вільготных або -хімічных умовах.
Пашыранае тэрмакіраванне:Падтрымлівае інтэграваныя кандыцыянеры, вентылятары з фільтрамі, цеплаабменнікі і анты{0}}кандэнсацыйныя абагравальнікі для падтрымання стабільнай унутранай тэмпературы.
Вандалаўстойлівая-абарона:Мае шмат{0}}кропкавыя стрыжневыя замкі, схаваныя дзвярныя завесы, навясныя ручкі і ўзмоцненыя дзвярныя панэлі для прадухілення несанкцыянаванага доступу.
Модульнае ўнутранае мацаванне:Рэгуляваныя мантажныя пласціны і 19-цалевыя рамы для стойкі забяспечваюць чыстую пракладку кабеляў і гнуткую ўстаноўку кампанентаў.
Тэхнічныя характарыстыкі
|
Параметр |
Дэталі спецыфікацыі |
|
Назва прадукту |
Індывідуальная вонкавая шафа кіравання |
|
Вытворца |
Кампанія Guangdong Baihao Electric Co., Ltd. |
|
Рэйтынг абароны |
Стандарт IP55 / Палепшаны IP65 / Дадаткова IP66 |
|
Абарона ад удараў |
IK09 / IK10 |
|
Параметры матэрыялу |
Ацынкаваная сталь з парашковым-пакрыццём / нержавеючая сталь 304 / нержавеючая сталь 316 |
|
Таўшчыня матэрыялу |
Каркас і дзверы: 1,5 мм – 2,5 мм; Мантажная пласціна: 2,0 мм - 3,0 мм (наладжваецца) |
|
Памеры (В×Ш×Г) |
Цалкам настроены (напрыклад, 2000 × 800 × 600 мм, 1200 × 800 × 400 мм) |
|
Аздабленне паверхні |
Эпаксідна-{0}}поліэфірнае парашковае пакрыццё для вонкавага выкарыстання (устойлівае да ўльтрафіялету) |
|
Параметры колеру |
RAL 7035 (светла-шэры), RAL 7032 або нестандартныя колеры RAL |
|
Тэрмакіраванне |
Вентылятары з тэрмастатычным кіраваннем, кандыцыянеры (300–3000 Вт), абагравальнікі |
|
Працоўная тэмп. |
-40 градусаў да +55 градусаў |
|
Адносная вільготнасць |
5% ~ 95% адноснай вільготнасці (-без кандэнсацыі) |
|
Тып ўстаноўкі |
Падлогавая-станцыя / Плінтус-мантаванне / Насцен-мантаванне / Мацаванне-на слупе |
|
Сістэма блакавання |
3-кропкавы механізм замыкання з паваротнай ручкай, якая зачыняецца |
|
Кабельны ўвод |
Ніжняя пласціна ўводу / бакавыя пласціны доступу з IP{0}}кабельнымі ўводамі |
Магчымасць налады
Гнуткасць памераў
Карыстальніцкая вышыня, шырыня і глыбіня ў адпаведнасці з дакладнымі абмежаваннямі сайта.
Выбар матэрыялу і таўшчыні
Вугляродзістая сталь, ацынкаваная сталь, SUS304 або SUS316L у залежнасці ад патрабаванняў абароны ад карозіі.
Электрычная перад{0}}мантаж і зборка
Поўная папярэдняя-зборка мантажных пласцін, DIN-рэйкі, шын, кабельных каналаў, правадных клем і ўнутранага святлодыёднага асвятлення.
Выразы і штампоўка
Выразаныя-лазерам адтуліны для сэнсарных экранаў (HMI), лічыльнікаў, індыкатараў стану, кнопак, кабельных уводаў і ахаладжальнікаў.
Вытворчыя магчымасці
Наш аб'ект плошчай 1200㎡ аб'ядноўвае сучаснае абсталяванне для апрацоўкі ліставога металу і стандартызаванае кіраванне рабочым працэсам:
Дакладная лазерная рэзка з ЧПУ:Забяспечвае да-дакладнасць складаных выразаў і памераў панэляў.
Гнуткая і фармоўка з ЧПУ:Забяспечвае жорсткія механічныя допускі і структурную калянасць.
Рабатызаваная і ручная зварка TIG/MIG:Поўная зварка швоў забяспечвае-доўгую структурную цэласнасць і герметычнасць для вадкасці.
Аўтаматызаваная папярэдняя-апрацоўка паверхні і нанясенне пакрыцця:Шмат-ступенчатае абястлушчванне, фасфатаванне і электрастатычнае парашковае пакрыццё ствараюць трывалы знешні выгляд, устойлівы да- УФ- і солевых-пырсканняў-.
Кантроль якасці і тэставанне
Праверка ўваходных матэрыялаў:Кантроль хімічнага складу і таўшчыні сталёвых лістоў.
Праверка памераў і зварных швоў:Праверка структурнай квадратнасці, цэласнасці шва і шліфоўкі зварных швоў.
Тэст на таўшчыню пакрыцця і адгезію:Вымярэнне таўшчыні парашковага пакрыцця (звычайна 80–120 мкм) і крыж-адгезіі.
Тэставанне абароны ад пранікнення IP:Выпрабаванне сціску пракладкі і ўшчыльнення на абароне ад распылення вады і пылу.
Перад-праверка электраабсталявання:Праверкі бесперапыннасці, выпрабаванні супраціву ізаляцыі і тэставанне-ўключэння для папярэдне-сабраных панэляў кіравання.
Прыкладанні
Прамысловая аўтаматызацыя:Абарона панэлі кіравання для адкрытых канвеерных сістэм, горнага абсталявання і дазавальных установак.
Кіраванне вадой і сцёкавымі водамі:Кіраванне вонкавай помпавай станцыяй, маніторынг ачышчальных збудаванняў і сістэмы арашэння.
Аднаўляльныя крыніцы энергіі:Карпусы сонечных фотаэлектрычных камбайнераў, інвертарныя станцыі, блокі маніторынгу ветрапаркаў і BESS (сістэмы захоўвання энергіі ад акумулятараў).
Грамадская інфраструктура:Разумныя гарадскія светлафорныя скрынкі кіравання, шафы маніторынгу шашы, чыгуначная сігналізацыя і размеркаванне вулічнага асвятлення.
Тэлекамунікацыі і камунальныя паслугі:Вонкавыя крыніцы харчавання, валаконна-аптычныя шафы-перакрыжаванага злучэння і дыстанцыйныя вузлы маніторынгу сеткі.
Ўстаноўка і абслугоўванне
Ўстаноўка
Перш чым замацоўваць ніты падставы шафы, упэўніцеся, што бетонная пляцоўка падставы або мантажная рама размешчаны роўна. Выкарыстоўвайце кабельныя ўводы з сертыфікаваным рэйтынгам IP- для ўсіх кабельных уводаў, каб падтрымліваць клас абароны шафы ад пранікнення. Надзейна падключыце наканечнік першаснага зазямлення да асноўнай сеткі зазямлення ўчастка перад уключэннем унутранага абсталявання.
Тэхнічнае абслугоўванне
Раз у паў-года:Праверце дзвярныя пракладкі на прадмет зносу або пастаяннай дэфармацыі; ачысціць пылавыя фільтры на паветразаборных вентылятарах.
Штогод:Праверце механізмы замка дзвярэй і завесы, вышмаруйце рухомыя часткі і пераканайцеся, што ўсе шрубы ўнутраных клемм кабеля зацягнуты.
Сертыфікаты і адпаведнасць
Guangdong Baihao Electric вырабляе ў адпаведнасці з ключавымі сусветнымі прамысловымі стандартамі:
ISO 9001:2015:Сертыфікавана сістэма менеджменту якасці.
Адпаведнасць CE:Адпавядае стандартам Дырэктывы аб нізкім напружанні (LVD) і электрамагнітнай сумяшчальнасці (EMC).
Стандарты абароны IP:Распрацаваны і пратэставаны на адпаведнасць IEC 60529 (IP55/IP65/IP66).
Адпаведнасць RoHS:Экалагічныя матэрыялы і аздабленне паверхні не ўтрымліваюць небяспечных рэчываў.
Упакоўка і дастаўка
Унутраная абарона:Ахоўная поліэтыленавая плёнка, прадухіляючыя-сутыкнення пенапластавыя кутнія пратэктары і асушальныя пакеты для прадухілення назапашвання вільгаці.
Знешняя ўпакоўка:Фанерныя скрыні-без фумігацыі або цяжкія{1}}ўмацаваныя драўляныя паддоны.
Матэрыяльна-тэхнічная падтрымка:Гнуткія ўмовы дастаўкі, уключаючы FOB, CIF, CFR, DDP і EXW марскім фрахтам (FCL/LCL), авіяперавозкамі або экспрэс-паслугамі.
