Кабінет кіравання

Індывідуальны вытворца прамысловых шаф кіравання

Мы вырабляем высакаякасныя-шафы кіравання на заказ для машын OEM, прамысловай аўтаматызацыі, размеркавання электраэнергіі і электрычных сістэм. Ад вырабу прататыпа да масавай вытворчасці мы пастаўляем дакладныя-корпусы з хуткай падтрымкай DFM, строгім кантролем якасці і вопытам сусветнага экспарту.

Параметр

Знешні памер	1000800300
Тып	Размеркавальная скрынка
Матэрыял	1,5 мм металічны ліст

Чаму глабальныя OEM выбіраюць нашы шафы кіравання

Дакладная вытворчасць для ідэальнай падганяння кампанентаў

Кожная шафа вырабляецца з дапамогай лазернай рэзкі з ЧПУ і дакладнай гібкі для забеспячэння дакладных памераў і бясшвоўнай зборкі.

Створаны для доўгатэрміновай-прамысловай надзейнасці

Мы выкарыстоўваем халоднакатаную сталь вышэйшага -класа, нержавеючую сталь 304/316L або алюмініевыя сплавы ў спалучэнні з трывалым парашковым пакрыццём і каразійна{3}}стойкай апрацоўкай, каб забяспечыць працяглы тэрмін службы ў суровых прамысловых умовах.

Гнуткая налада для кожнага праекта

Ад памераў корпуса і мантажных пласцін да выразаў HMI, кабельных уводаў, сістэм астуджэння, замкаў і аздаблення паверхні, кожная шафа можа быць прыстасаваная да вашага дакладнага прымянення.

Строгі кантроль якасці перад адпраўкай

Кожны корпус перад упакоўкай праходзіць праверку памераў, праверку зваркі, праверку пакрыцця, праверку зазямлення, праверку выраўноўвання дзвярэй і праверку герметычнасці IP.

Інжынерная падтрымка ад праектавання да вытворчасці

Нашы інжынеры разглядаюць кожны чарцёж перад вытворчасцю, даючы рэкамендацыі DFM для паляпшэння тэхналагічнасці, зніжэння выдаткаў і пазбягання вытворчых рызык.

Катэгорыі прадуктаў

Насценныя-шафы кіравання

Распрацаваныя для кампактных блокаў аўтаматызацыі і прамысловых установак-з абмежаванай прасторай, нашы насценныя-корпусы прапануюць высокую цвёрдасць і гнуткія варыянты ўнутранай кампаноўкі.

тэхнічныя характарыстыкі:Ступень абароны да IP66 / NEMA 4, 12, 13; Вугляродзістая сталь або нержавеючая сталь 304/316L.

Асноўныя характарыстыкі:Бясшвовая пракладка з пенаполіурэтану (ПУ), схаваныя завесы ад 110 да 180 градусаў, ацынкаваная мантажная пласціна і рэверсіўная канструкцыя дзвярэй.

Лепшае для:Невялікія сістэмы PLC, клеммныя размеркавальныя скрынкі, панэлі стартараў рухавікоў і лакалізаваныя станцыі кіравання.

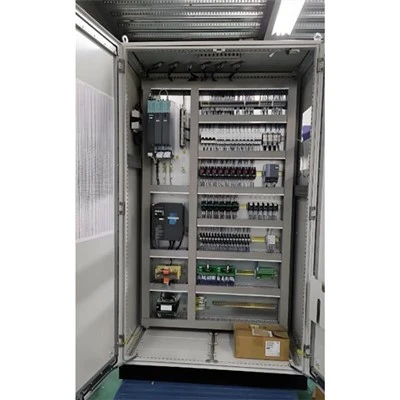

Падлогавыя-і модульныя ашалёўкі

Распрацаваны для цяжкіх-размеркаванняў электраэнергіі і шырокамаштабных-архітэктур аўтаматызацыі, якія патрабуюць вялікай магутнасці кампанентаў.

тэхнічныя характарыстыкі:Абарона да IP55 / IP65; Статычная грузападымальнасць да 1500 кг.

Асноўныя характарыстыкі:Шмат-складаная профільная рама (9-складаная / 16-складаная структура), якая забяспечвае максімальную жорсткасць на кручэнне; модульная сістэма адсекаў, якая дазваляе плаўнае пашырэнне шафы побач; 3-кропкавыя сістэмы замка.

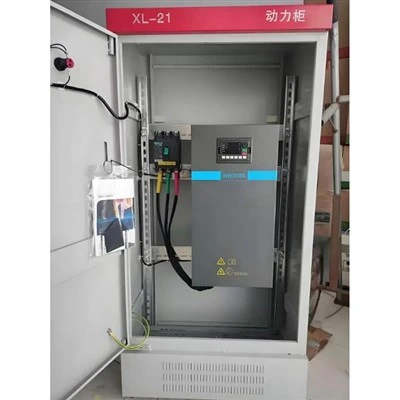

Лепшае для:Цэнтралізаваныя стойкі з ПЛК, банкі прывадаў з пераменнай частатой (VFD), цэнтры кіравання рухавікамі (MCC) і размеркавальныя сеткі прадпрыемстваў.

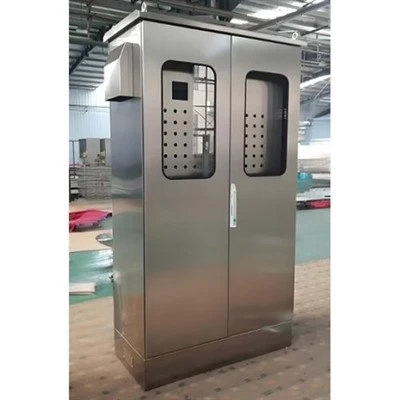

Шафы кіравання з нержавеючай сталі (304 / 316L)

Створаны спецыяльна для агрэсіўных асяроддзяў, дзе патрабуецца надзвычайная ўстойлівасць да карозіі і строгая санітарная мыйка.

тэхнічныя характарыстыкі:Абарона да IP66 / IP69K / NEMA 4X; Варыянты аздаблення ўключаюць аздабленне #4 матавым, атласным або пасіваваным.

Асноўныя характарыстыкі:Высока{0}}нержавеючая сталь AISI 304 або 316L; нахільны дах (гігіенічная канструкцыя) для прадухілення навалы вады; хімікатаўстойлівыя -ўстойлівыя EPDM/PU ўшчыльненні; шчыліны-бесперапынная аргальная зварка.

Лепшае для:Апрацоўка прадуктаў харчавання і напояў, фармацэўтычныя заводы, хімічная апрацоўка і марскія/афшорныя ўстаноўкі.

Пульты кіравання і кансолі

Эрганамічныя корпуса, распрацаваныя для ўзаемадзеяння чалавека-з машынай, маніторынгу і цэнтраў кіравання аператарам.

тэхнічныя характарыстыкі:Абарона да IP54 / IP55; Мульты-сегментаваныя канструкцыі мацавання працоўнага стала і манітора.

Асноўныя характарыстыкі:Верхнія вечкі з падтрымкай газ{0}}апоры, інтэграваныя каналы для кабельных каналаў, здымныя заднія панэлі доступу і аптымізаваныя шляхі патоку паветра для-выдзяляючых цяпло манітораў і ПК.

Лепшае для:Аперацыйныя залы SCADA, станцыі кіравання з ЧПУ, маніторынг электрастанцыі і цэнтры кіравання рухам.

Небяспечнае месца і выбухаабароненыя-корпусы

Моцныя-корпусы, распрацаваныя для прадухілення ўнутраных іскраў ад запальвання навакольнага гаручай атмасферы.

тэхнічныя характарыстыкі:Адпаведнасць параметрам ATEX / IECEx / Class I Division 2; Вогнеўстойлівы (Ex d), павышаны ўзровень бяспекі (Ex e) або прадуты/пад ціскам (Ex p).

Асноўныя характарыстыкі:Літая алюмініевая канструкцыя або тоўстая нержавеючая сталь, дакладныя-шляхі полымя,-выпрабаваныя цяжкія завесы і сертыфікаваныя выбухаабароненыя-кабельныя ўводы.

Лепшае для:Нафта- і газаперапрацоўчыя прадпрыемствы, нафтахімічная перапрацоўка, апрацоўка збожжа і заводы па распыленні фарбы.

Прамысловыя прымянення

Прамысловая аўтаматызацыя і робататэхніка

01/

Тыповыя прымянення

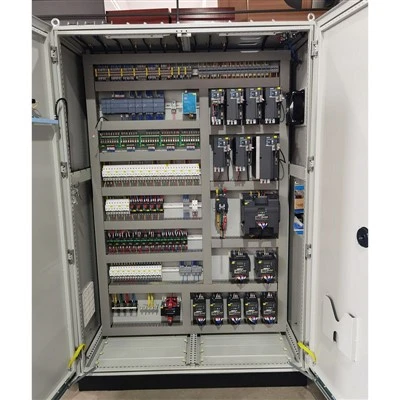

Панэлі кіравання PLC
Шафы кантролера робатаў
Сістэмы кіравання станкамі з ЧПУ

02/

Рэкамендуемыя магчымасці

Высокая-шчыльная разводка правадоў для складаных сістэм аўтаматызацыі
Дакладныя выразы з ЧПУ- для HMI і прылад кіравання
ЭМС-экранаванне для памяншэння электрычных перашкод

03/

Апрацоўка прадуктаў харчавання і напояў

Тыповыя прымянення
Лініі разліву і разліву
Абсталяванне для змешвання і змешвання
Панэлі кіравання CIP/SIP

04/

Рэкамендуемыя магчымасці

Канструкцыя з нержавеючай сталі 304 або 316L
Гігіенічная канструкцыя схільнага даху
Абарона ад прамывання IP69K

05/

Аднаўляльныя крыніцы энергіі і вонкавая інфраструктура

Тыповыя прымянення
Размеркавальныя шафы сонечнай энергіі
ФЭ камбайнер скрынкі
Сістэмы кіравання ветравых турбін

06/

Рэкамендуемыя магчымасці

Абарона ад атмасферных уздзеянняў ад IP65 да IP69K
Парашковае пакрыццё-ўстойлівае да ўльтрафіялетавага выпраменьвання
Анты{0}}абагравальнікі і сістэмы вентыляцыі

Індывідуальныя параметры шафы кіравання

Нестандартны варыянт	Даступны выбар
Матэрыял	Вугляродзістая сталь / SS304 / SS316L / алюміній
Памеры	Цалкам настроены
Ахова	IP54-IP69K
Колер	Любы колер RAL
Дзверы	Адзінарны / двухмесны
Замак	Стандартная / чвэрць абароту / паваротная ручка
Выразы	HMI / вентылятар / кабельны ўвод / раз'ём
Астуджэнне	Вентылятар / кандыцыянер / цеплаабменнік
Мантажная пласціна	Індывідуальныя
Кабельны ўвод	Зверху / знізу / збоку
Аксэсуары	DIN-рэйка / святлодыёд / разетка / кішэня

Вытворчыя магчымасці

Дакладная лазерная рэзка з ЧПУ

Высока-валакновая лазерная рэзка забяспечвае чыстыя краю і дакладныя адтуліны для панэляў HMI, кабельных уводаў, сістэм астуджэння і электрычных кампанентаў.

Гнуткая з ЧПУ

Аўтаматызаваны прэс-тармаз з ЧПУ гарантуе нязменную дакладнасць выгібу і квадратнасць корпуса.

Дакладная зварка

Дасведчаныя зваршчыкі выконваюць бесперапынную зварку TIG і MIG для атрымання трывалых структур з гладкай аздабленнем.

Аўтаматызаванае парашковае пакрыццё

Шмат-этапная папярэдняя апрацоўка ў спалучэнні з электрастатычным парашковым пакрыццём забяспечвае найвышэйшую каразійную ўстойлівасць і працяглы-выгляд.

Успеньванне пракладкі PU

Аўтаматычнае ўспеньванне паліурэтана стварае бясшвовыя воданепранікальныя ўшчыльненні дзвярэй, якія забяспечваюць -доўгую абарону IP.

Канчатковая зборка і праверка

Кожная шафа цалкам правяраецца перад адпраўкай, каб пераканацца ў дакладнасці памераў і функцыянальнай цэласнасці.

Працэс кантролю якасці

Этап агляду	Што мы правяраем	Выгада кліента
Інспекцыя ўваходных матэрыялаў (IQC)	Праверце таўшчыню сталі, марку матэрыялу (CRS, SS304, SS316L), плоскасць і сертыфікаты пастаўшчыка.	Забяспечвае трываласць канструкцыі і кансістэнцыю матэрыялу.
Інспекцыя лазернай рэзкі і выгібу з ЧПУ	Праверце памеры, становішча адтулін, вуглы выгібу і агульныя допускі з дапамогай адкалібраваных вымяральных інструментаў.	Гарантуе дакладнае падганянне электрычных кампанентаў і спрашчае зборку.
Зварка і праверка канструкцый	Праверце знешні выгляд зварнога шва, квадратнасць рамы, выраўноўванне дзвярэй і структурную цэласнасць.	Забяспечвае жорсткі корпус з бесперабойнай працай і доўгім тэрмінам службы.
Інспекцыя апрацоўкі паверхні	Вымерайце таўшчыню парашковага пакрыцця (80–120 мкм), правядзіце тэст на адгезію і праверце паслядоўнасць колеру і якасць аздаблення.	Забяспечвае выдатную ўстойлівасць да карозіі і прафесійны выгляд.
Інспекцыя зборкі	Праверце працу дзвярэй, завес, замкаў, мантажных пласцін, пласцін з кабельнымі ўводамі і аксесуараў.	Гарантуе бесперабойную працу ўсіх механічных частак перад пастаўкай.
Праверка абароны ад пранікнення	Праверце ўшчыльненні дзвярэй, пракладкі з поліуретану, ушчыльняльныя паверхні і канструкцыю корпуса. Тэставанне IP прадастаўляецца па запыце.	Захоўвае надзейную абарону ад пылу і вады ў складаных умовах.
Праверка зазямлення і электрабяспекі	Праверце бесперапыннасць зазямлення паміж корпусам, дзвярыма і мантажнай пласцінай, дзе гэта магчыма.	Паляпшае электрабяспеку і падтрымлівае адпаведнасць міжнародным стандартам.
Канчатковая праверка і ўпакоўка (OQC)	Выканайце 100% візуальны агляд, зверце памеры з зацверджанымі чарцяжамі, прымяніце ахоўную ўпакоўку і замацуеце шафу для экспарту.	Гарантуе, што шафы прыбываюць гатовымі да ўстаноўкі з мінімальнай рызыкай транспарціроўкі.

Сертыфікаты і адпаведнасць

Стандарты UL 508A / UL 50

Выраблена ў адпаведнасці з патрабаваннямі UL для прамысловых панэляў кіравання, што забяспечвае плыўную праверку на месцах і афармленне ў Паўночнай Амерыцы.

Адпаведнасць CE

Цалкам адпавядае Дырэктыве ЕС аб нізкім напружанні (LVD 2014/35/EU) і Дырэктыве па электрамагнітнай сумяшчальнасці (EMC 2014/30/EU).

IEC 60529 Абарона ад пранікнення

Правераныя рэйтынгі IP55, IP65, IP66 і IP69K, якія пацвярджаюцца справаздачамі акрэдытаваных лабараторый-трэціх бакоў.

Стандарт NEMA 250

Распрацаваны ў адпаведнасці з рэкамендацыямі NEMA тыпу 1, 3R, 4, 4X і 12 па ахове навакольнага асяроддзя.

ISO 9001:2015 і ISO 14001:2015

Сертыфікаваныя сістэмы менеджменту якасці і аховы навакольнага асяроддзя, якія кантралююць усе вытворчыя працэсы.

Сумяшчальны з RoHS і REACH

Усе парашковыя пакрыцця, гумовыя пракладкі, пластыкавыя зашчапкі і ўнутранае абсталяванне не ўтрымліваюць абмежаваных небяспечных рэчываў.

FAQ

Пытанне: Якія рэйтынгі IP і NEMA могуць дасягнуць вашы нестандартныя шафы кіравання?

A: Мы вырабляем карпусы, якія адпавядаюць IP55 да IP69K (IEC 60529) і NEMA 1, 3R, 4, 4X і 12 (NEMA 250). Калі вам патрабуецца абарона ад пылу ў памяшканні або на адкрытым паветры пад высокім-ціскам і ўстойлівасць да карозіі, мы прапануем сертыфікаваныя рэйтынгі, падмацаваныя справаздачамі аб-лабараторных выпрабаваннях трэціх бакоў.

Пытанне: Якія матэрыялы вы прапануеце для вырабу шаф на заказ?

A: Мы вырабляем шафы з халоднакатанай вугляродзістай сталі (з трывалым парашковым пакрыццём), нержавеючай сталі 304 і 316L (для высокага-гігіенічнага або марскога асяроддзя) і алюмініевых сплаваў (5052/6061) для лёгкіх, устойлівых да карозіі-прымянення.

Пытанне: Ці могуць вашы шафы кіравання адпавядаць паўночнаамерыканскім стандартам UL 508A?

A: Так. Мы вырабляем канструкцыі шаф, мантажныя пласціны і сістэмы зазямлення ў строгай адпаведнасці з рэкамендацыямі па дызайне UL 508A і UL 50. Мы выкарыстоўваем -прызнаныя UL ўшчыльняючыя пракладкі, вогнеўстойлівыя-матэрыялы і спецыяльныя шпількі зазямлення, каб гарантаваць, што ваша канчатковая зборка панэлі бесперашкодна пройдзе палявыя праверкі ў ЗША і Канадзе.

Пытанне: які ваш тыповы час выканання заказаў на спецыяльныя шафы кіравання?

A: Тэхнічная праверка і зваротная сувязь DFM займаюць 24–48 гадзін. Выраб прататыпа звычайна займае ад 7 да 10 рабочых дзён. Серыйныя заказы на масавую вытворчасць звычайна дастаўляюцца на працягу 3-4 тыдняў у залежнасці ад складанасці выразаў, структурных налад і патрабаванняў да аздаблення.

Пытанне: Як вы гарантуеце воданепранікальнасць і пыланепранікальнасць на спецыяльных-выразах?

A: Усе дзвярныя рамы і індывідуальныя выразы выкарыстоўваюць аўтаматызаваную з ЧПУ паліурэтанавыя (PU) пракладкі, успененыя або бесперапынныя ўшчыльненні EPDM. Вадкі ПУ пашыраецца і цвярдзее непасрэдна на металічнай паверхні, утвараючы бясшвоўнае ўшчыльненне,-без швоў, якое захоўвае эластычнасць і цэласнасць IP65/IP66 пры працяглых-тэрміновых тэмпературных цыклах.

Пытанне: Ці можаце вы забяспечыць падтрымку DFM (Design for Manufacturability), калі ў нас ёсць толькі чарцяжы?

A: Так, наша каманда старэйшых інжынераў па ліставым метале прымае 2D-мадэлі (AutoCAD, PDF) і 3D-мадэлі (SolidWorks, STEP, IGES). Мы праводзім дбайную праверку DFM, каб аптымізаваць выкарыстанне лістоў, устойлівасць канструкцыі да выгібу, цеплавы паветраны паток і выдаткі на выраб перад выпускам чарцяжоў у вытворчасць.

Пытанне: Якія варыянты апрацоўкі паверхні вы прапануеце для вонкавай-каразійнай абароны?

A: Для вугляродзістай сталі мы выкарыстоўваем шмат-ступеністую хімічную прамыўку з наступным нанясеннем 80–120 мкм архітэктурнага-поліэфірнага парашковага пакрыцця вонкавага ўзроўню (устойлівае- да ультрафіялетавага выпраменьвання, якое праходзіць 500-1000 гадзін тэсціравання нейтральным солевым туманам у адпаведнасці з ISO 9227). Для нержавеючай сталі мы прапануем механічную чыстку лініі № 4, электрапаліроўку або хімічную пасівацыю.

Пытанне: Ці можаце вы папярэдне-інтэграваць абсталяванне для кіравання тэмпературай у карпусы?

A: Абсалютна. Мы можам папярэдне-выразаць, структурна ўзмацніць і ўсталяваць прамысловыя панэльныя кандыцыянеры, цеплаабменнікі, астуджальныя фільтры з вентылятарамі і анты{2}}абагравальнікі ад кандэнсату. Мы таксама пастаўляем кранштэйны для праводкі тэрмастата і чахлы ад дажджу для выразаў фільтра вонкавага вентылятара.

Пытанне: Як упакаваны шафы, каб прадухіліць пашкоджанні падчас міжнародных марскіх перавозак?

A: Шафы старанна ачышчаны, абсталяваны ахоўнымі вуглавымі каўпачкамі і запячатаны тоўстай поліэтыленавай эластычнай плёнкай з вільгаце{0}}ўбіраючымі асушальнікамі. Затым іх замацоўваюць у спецыяльных фанерных скрынях-без фумігацыі, ашаляваных пенапластам EPE высокай{3}}шчыльнасці.

Пытанне: Якая ваша мінімальная колькасць заказу (MOQ) для-зробленых на заказ карпусоў?

A: Для падтрымкі інжынерных распрацовак і кліентаў OEM, наш MOQ для нестандартных шаф кіравання пачынаецца з 1 штукі для тэставання прататыпа. Мы прапануем аб'ёмныя-ступенчатыя цэнавыя скідкі на бягучыя рэгулярныя серыі вытворчасці і серыйныя OEM-кантракты.
